超声波流量计凭借无压损、可不断流安装、适用管径范围广等优势，广泛应用于给排水、化工、热力、污水处理、石油等行业管道流量监测。流量计测量精度、长期稳定性，很大程度取决于现场安装是否规范。下面为大家详细介绍超声波流量计安装要点与注意事项。
一、安装前准备工作
确认管道工况参数
安装前核对管道材质、管径、壁厚、衬里情况，同时了解介质类型、温度、压力、流量范围，判断是否适合超声波测量。介质含大量气泡、固体杂质，会严重削弱超声波信号，不建议使用。
选对安装管段
优先选择充满液体的水平或垂直管道，管道必须满管，不能出现气团、半管流动，否则直接造成测量不准。垂直管道尽量选流体自下而上流动的位置，避免气泡聚集在探头区域。
管道表面检查
安装位置管壁应无严重锈蚀、起皮、凹凸坑洞。如果管壁有厚锈层、油漆、保温层，需要清理打磨，保证探头接触面平整，利于超声波信号传导。
二、直管段要求（重中之重）
超声波流量计对上下游直管段有明确要求，弯头、三通、阀门、变径都会造成流体紊流，影响测量：
上游直管段：一般≥10 倍管径；
下游直管段：一般≥5 倍管径；
如果上游有弯头、阀门、异径管等阻力件，需要加长直管段，可达到 15~20 倍管径。
尽量远离调节阀、水泵出口，水泵扰动强，容易造成信号波动。
三、探头安装位置选择
水平管道：探头安装在管道水平中心线两侧（3 点、9 点钟方向），禁止安装在管道顶部（容易积气）和管道底部（容易沉积泥沙杂质）。
区分 V 法、Z 法安装：小管径优先 V 法（反射式）；大管径、介质浑浊、信号偏弱时选用 Z 法（直接透过式），严格按照说明书计算探头间距。
探头之间的线缆长度不能随意加长，信号线尽量远离动力电缆，避免变频器、电机带来电磁干扰。
四、介质与环境注意事项
介质温度不能超出流量计探头允许温度范围，高温管道要做好探头隔热防护。
户外安装仪表主机，需要加装防护箱，防雨、防晒，冬季做好防冻。
避免强电磁干扰区域，远离大功率电机、变频器、高压电缆。信号线单独走线，不要和动力电缆同管敷设。
五、管道与配件安装要点

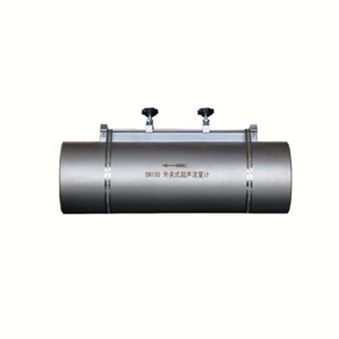

外夹式超声波流量计无需断管打孔，但管道不能有内涂层过厚、橡胶衬里、蜂窝腐蚀，会吸收超声波，信号弱无法测量。
探头接触面均匀涂抹耦合剂，耦合剂用来排出空气，保证超声波传递；耦合剂不宜太厚或太薄，长期使用定期检查，干涸后及时补涂。
探头绑带 / 夹具固定牢固，运行震动大的管道，要加固夹具，防止探头移位、脱落，一旦探头滑动，测量数据会漂移。
六、调试与投运注意事项
安装完成后，先核对管径、壁厚、管道材质、声速等参数，参数输入错误是现场测量失败常见原因。
确认管道满液、排尽管道内气体，查看主机信号强度，信号稳定后再读取流量。
投运初期观察瞬时流量是否稳定，有无大幅度跳变。如果流量波动大，优先排查是否有气泡、直管段不足、探头松动、电磁干扰。
七、后期维护提示
定期检查耦合剂状态、探头有无位移、线缆有无破损。长期停用后再次启用，重新确认管道满管状态与信号质量。管道检修后，需要复核探头位置与安装间距。
